產品簡介：ANAPF系列有源電力濾波器通過電流互感器采集系統諧波電流，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與諧波電流幅值相等方向相反的補償電流，并注入電力系統中，從而抵消非線性負載所產生的諧波電流。
功能：
ANAPF系列有源電力濾波器通過電流互感器采集系統諧波電流，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與諧波電流幅值相等方向相反的補償電流，并注入電力系統中，從而抵消非線性負載所產生的諧波電流。
應用范圍：
適用于并聯在含諧波負載的低壓配電系統中，能夠?qū)?dòng)態變化的諧波電流進行快速實時的跟蹤和補償。

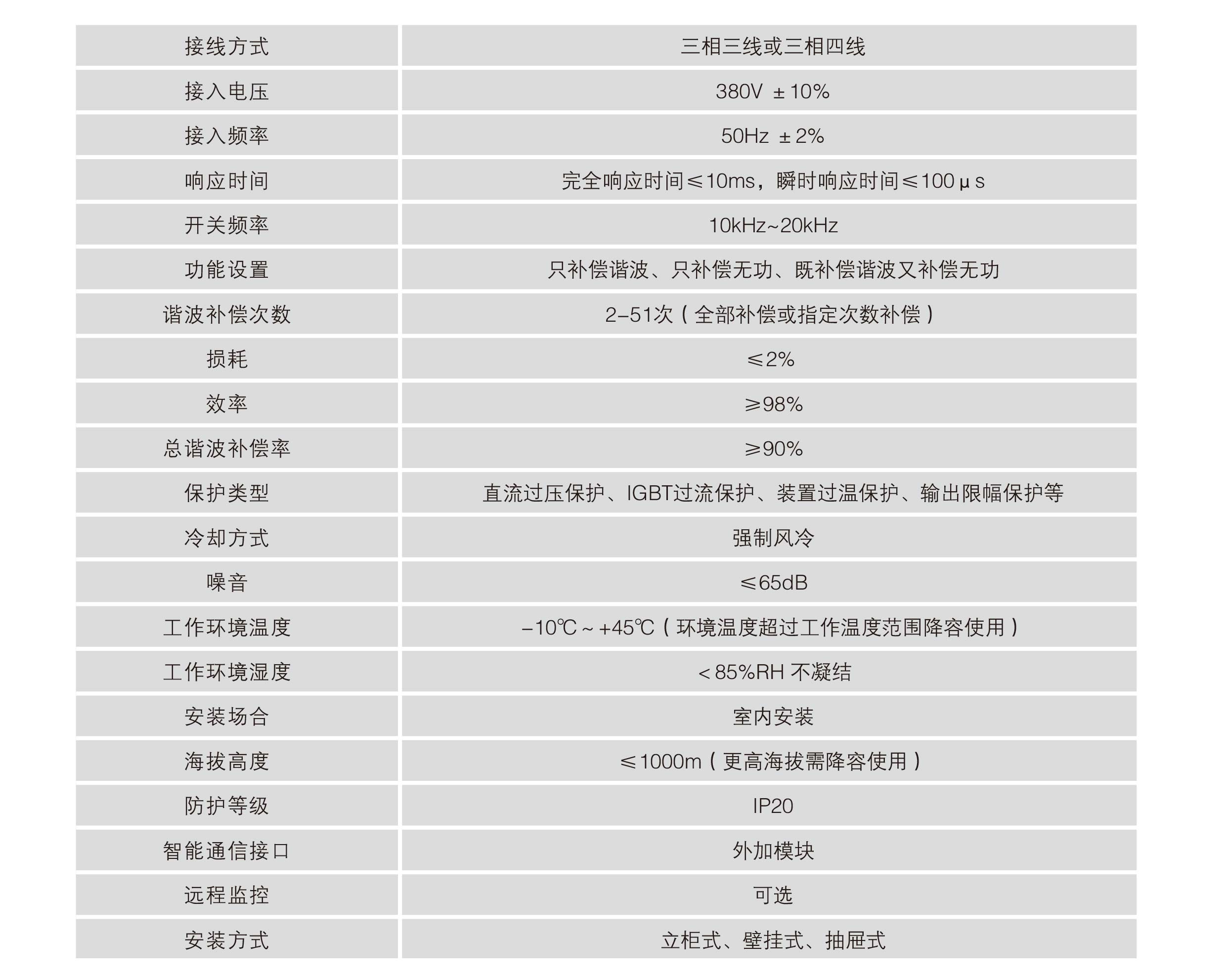

訂貨范例：

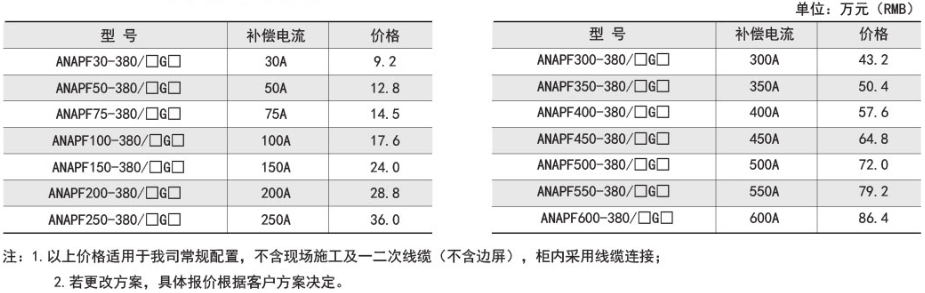

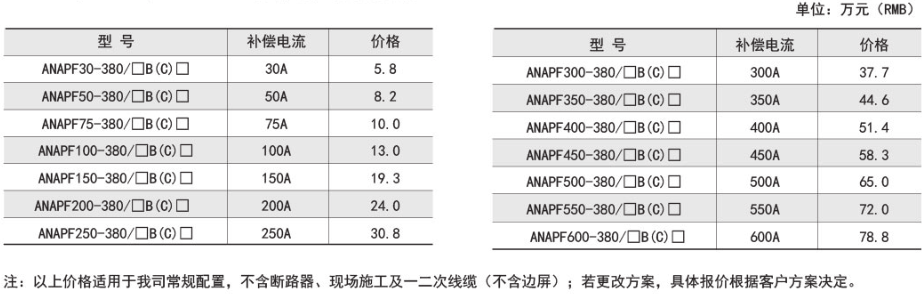

具體型號：ANAPF150-380/BGL
技術要求：諧波補償電流150A，線電壓等級380V 。
接線方式：三相四線
安裝方式：立柜式
互感器接線方式：負載側
外形尺寸

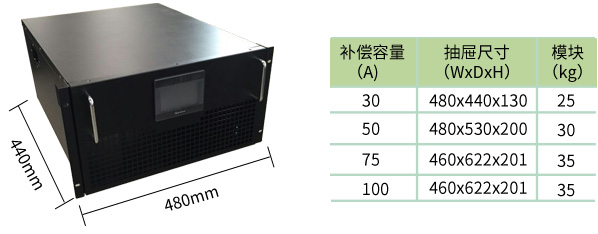

抽屜式模塊示意圖

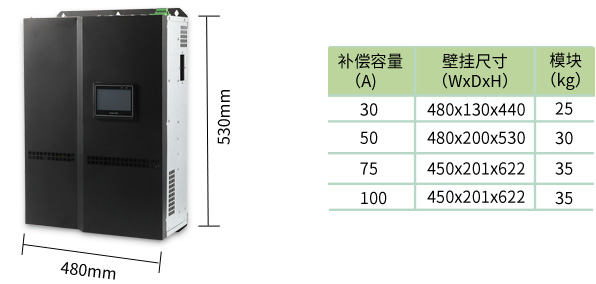

壁掛式模塊示意圖

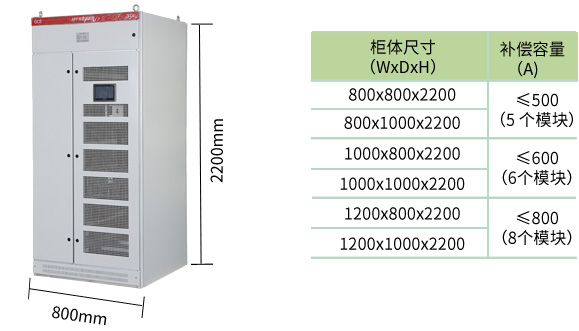

整柜示意圖

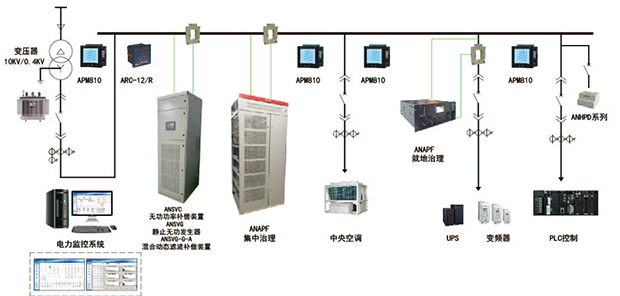

接線方式

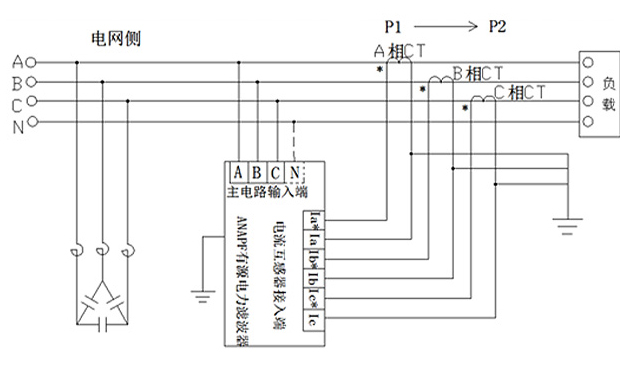

電容柜在進線側主電路接線

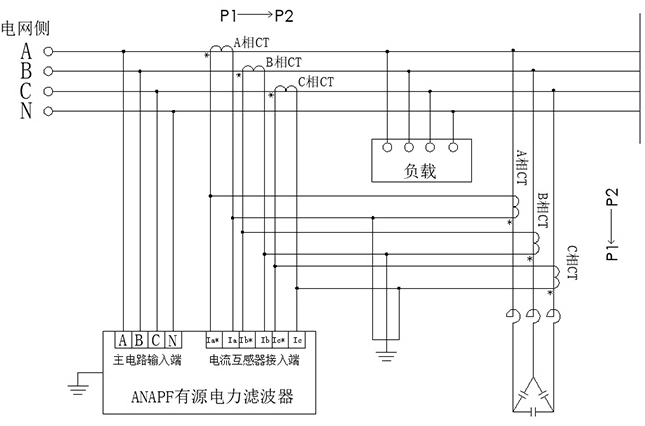

電容柜在末端主電路接線

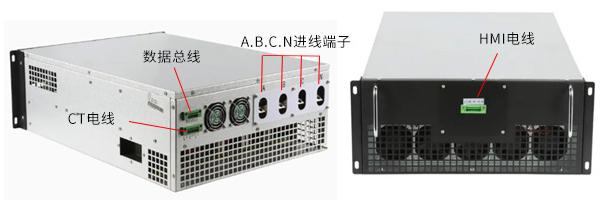

安裝示意
1. A、B、C、N主線，連接至接線端子（主線路輸入端）
2. PE接地線，連接至接線端子或接地銅排
3. CT接線端子,連接至電流信號端子（電流互感器輸入端）
現場安裝圖

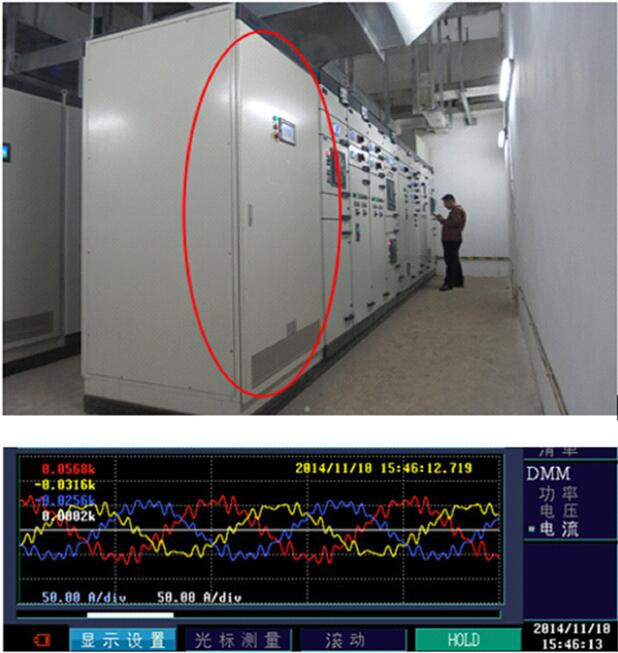

案例一 ANAPF在數據機房的應用

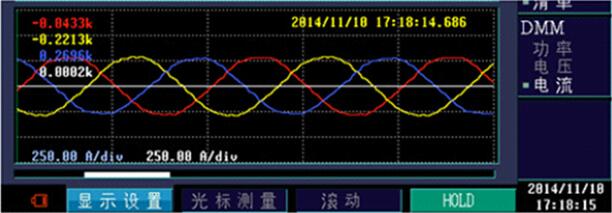

治理前

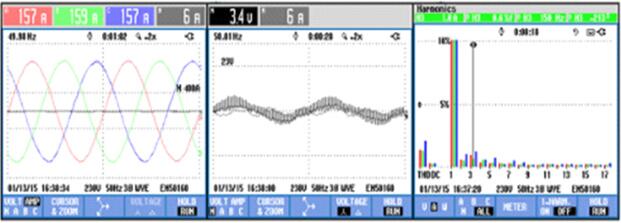

治理后

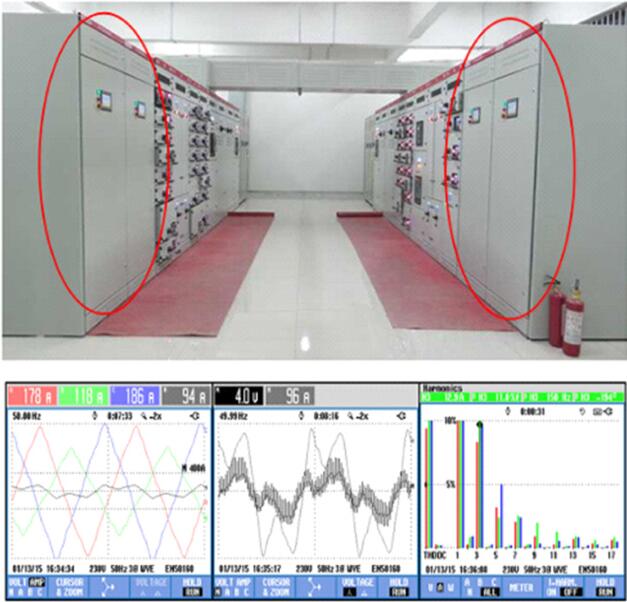

案例二 ANAPF在商業中心的應用
治理前
治理后

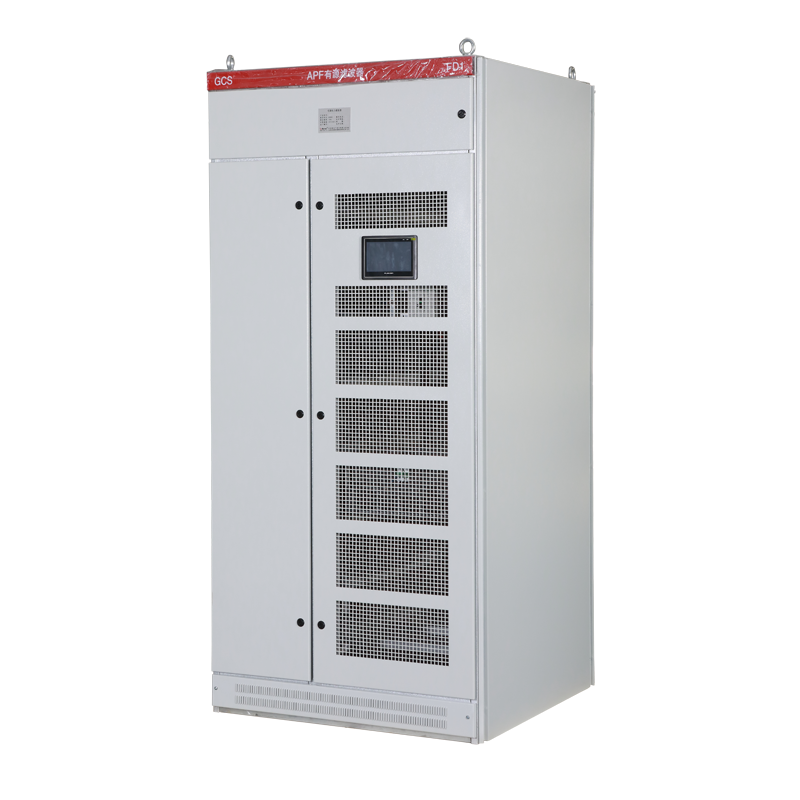

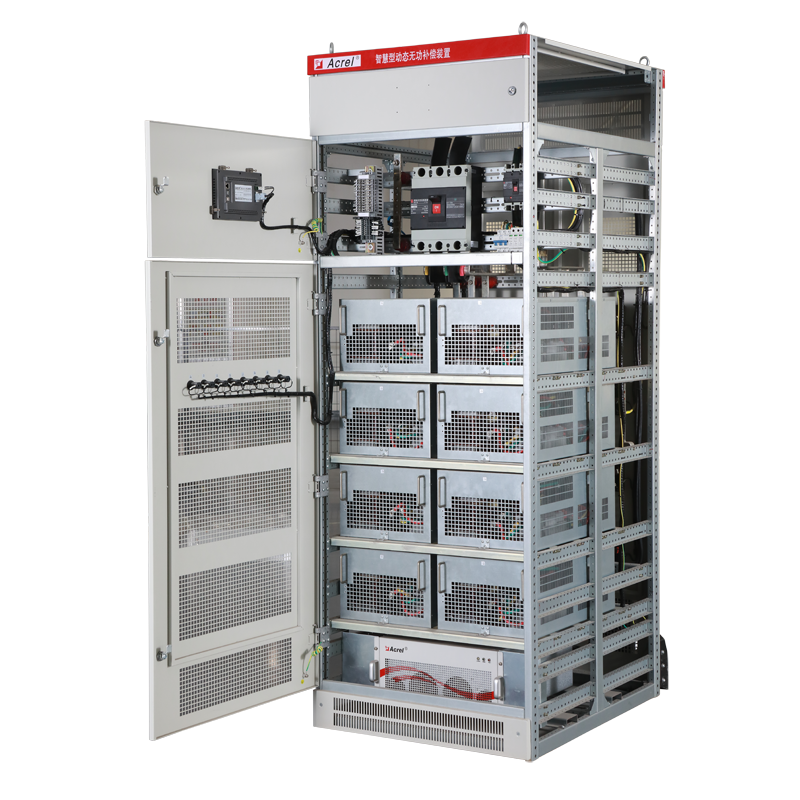

立柜式ANAPF有源電力濾波器

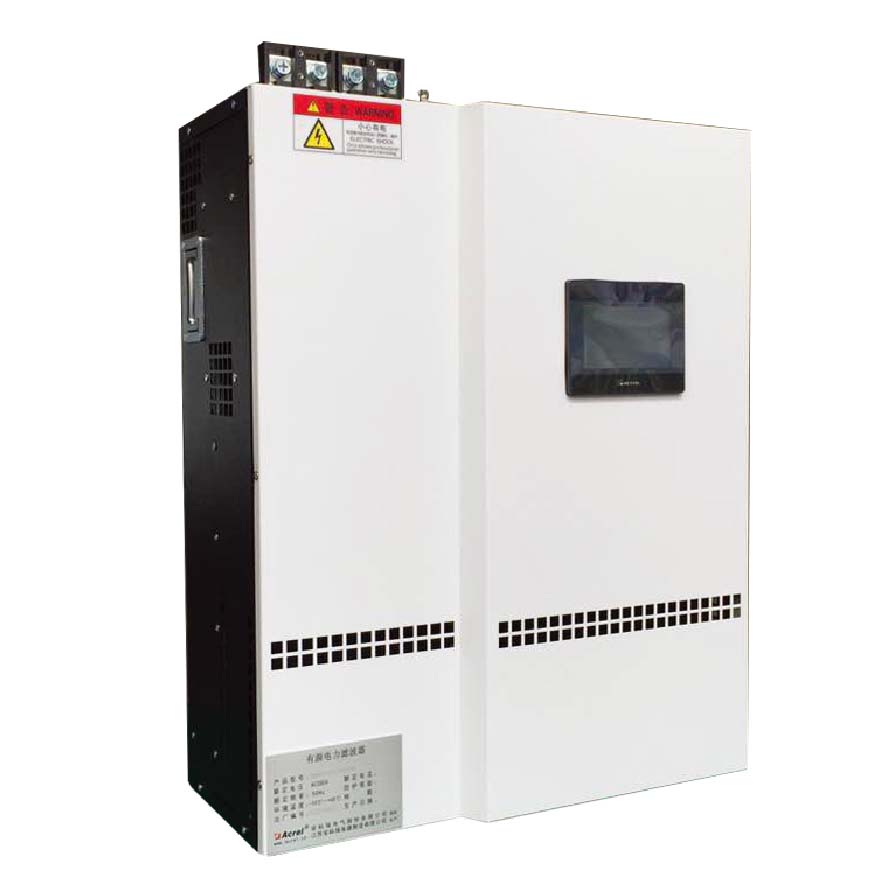

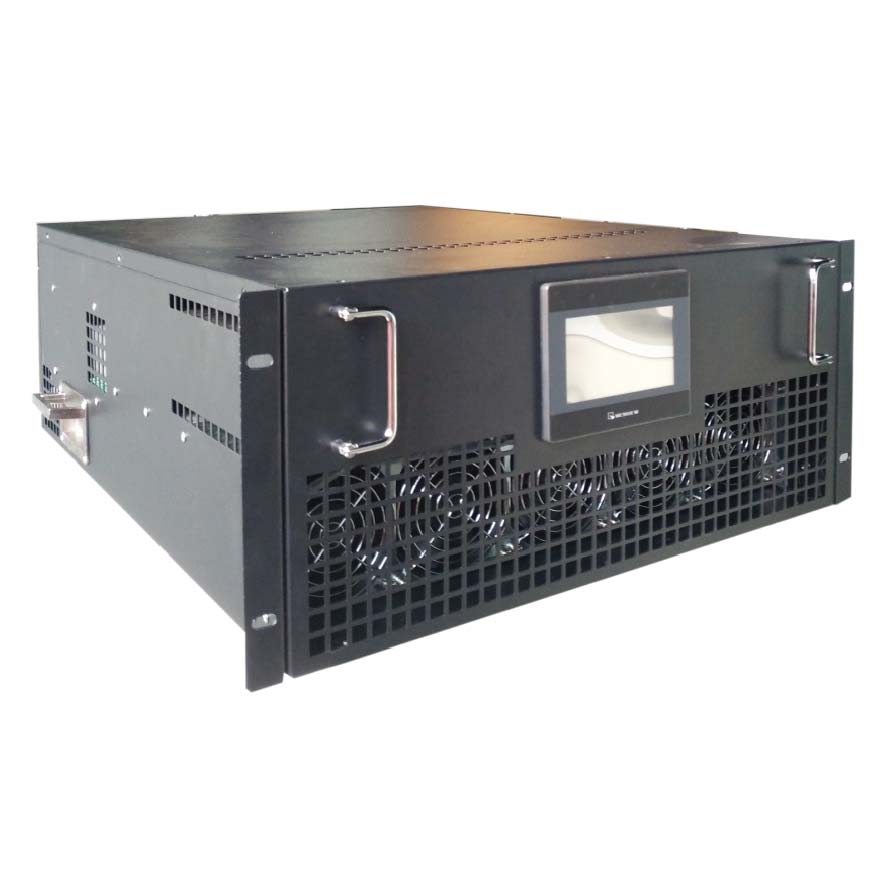

壁掛式（抽屜式）ANAPF有源電力濾波器
