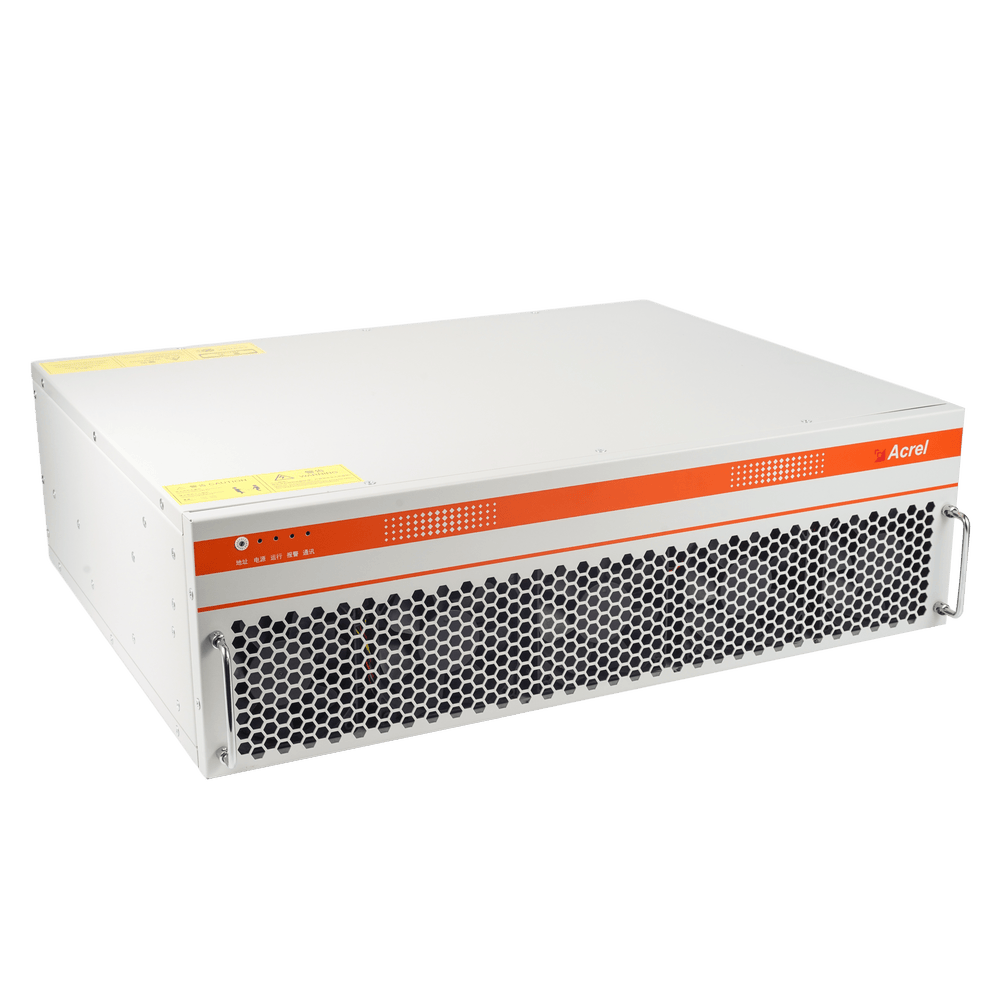

ANAPF系列有源電力濾波器并聯在含諧波負載的低壓配電系統中，能夠?qū)討B(tài)變化的諧波電流進行快速實時的跟蹤和補償。

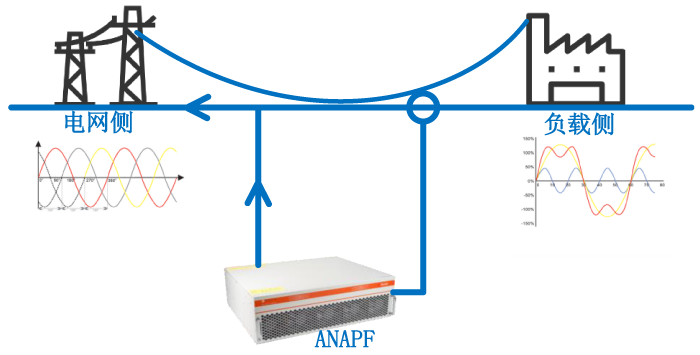

ANAPF系列有源電力濾波器通過CT采集系統諧波電流，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與諧波電流幅值相等方向相反的補償電流，并注入電力系統中，從而抵消非線性負載所產生的諧波電流。
2~51次諧波補償，補償效率高達97.5%；全響應時間小于5ms;采用英飛凌第七代IGBT高功率器件，損耗低；諧波治理/無功補償/三相不平衡治理可選CE認證和型式試驗認證
ANAPF系列有源電力濾波器并聯在含諧波負載的低壓配電系統中，能夠?qū)討B(tài)變化的諧波電流進行快速實時的跟蹤和補償。
ANAPF系列有源電力濾波器通過CT采集系統諧波電流，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與諧波電流幅值相等方向相反的補償電流，并注入電力系統中，從而抵消非線性負載所產生的諧波電流。
| 名稱 | 參數 |
| 額定電壓 | 380/690V±20% |
| 額定頻率 | 50Hz±10% |
| 有功損耗 | ≤2.5% |
| 效率 | ≥97.5% |
| 總諧波補償率 | ≥95% |
| 平均開關頻率 | 20kHz |
| 補償方式 | 線性補償 |
| 通訊接口 | RS485 |
| 抗污染等級 | 2級（可定制3級） |
| 功能設置 | 只補償諧波/只補償無功/既補償諧波又補償無功 |
| 諧波補償次數 | 2-51次（可對2-31次諧波進行全補償或指定特定次諧波進行補償） |
| 模塊容量 | 380V：30A、50A、75A、100A、150A、200A，同型號可直接并機； 690V：50A、100A，同型號可直接并機。 |
| 響應時間 | 全響應時間≤20ms，瞬時響應時間≤100μs |
| 防護等級 | 模塊IP20+電子層IP42（可定制IP54） |
| 工作溫度 | -10℃～+45℃； |
| 儲存溫度 | -25℃～+60℃； |
| 冷卻方式 | 強制風冷 |
